כיצד לבחור את דגם הטרנזיסטור המתאים

הבן את הסוגים הבסיסיים של טרנזיסטורים
טרנזיסטור דו קוטבי (BJT)
מאפיינים:טרנזיסטורים דו-קוטביים מנצלים את מנגנון ההולכה הדו-קוטבי של אלקטרונים וחורים, עם רווח זרם גבוה וליניאריות טובה, המתאימים ליישומי הגברה במעגלים אנלוגיים.

יישום:משמש בדרך כלל במגברי שמע, מגברי אות ומעגלי מתג.

טרנזיסטור אפקט שדה (FET)
מאפיינים:FET מסתמך על אפקט שדה חשמלי כדי לשלוט בזרם, עם עכבת כניסה גבוהה ורעש נמוך. הוא מחולק לטרנזיסטור אפקט שדה צומת (JFET) וטרנזיסטור אפקט שדה של שער מבודד (MOSFET).

יישום:MOSFETs נמצאים בשימוש נרחב במיתוג ספקי כוח, מגברי כוח ומעגלים דיגיטליים, בעוד JFETs נמצאים בשימוש נפוץ במגברים עם עכבת כניסה גבוהה.

טרנזיסטור דו-קוטבי של שער מבודד (IGBT)
מאפיינים:IGBT משלב את מאפייני הכניסה של MOSFET ומאפייני הפלט של BJT, עם עכבת כניסה גבוהה וירידה במתח רוויה נמוכה, מתאים ליישומי מתח גבוה וזרם גבוה.

יישום:משמש בעיקר בתחומים כמו כלי רכב חשמליים, כוננים מנועיים וממירים בעלי הספק גבוה.

קבע את דרישות היישום
בעת בחירת דגם טרנזיסטור, יש צורך להבהיר תחילה את דרישות היישום ולשקול את הפרמטרים המרכזיים הבאים:
זרם ומתח
זרם אספן (IC):קבע את הזרם המקסימלי שצריך לעבור דרך הטרנזיסטור במעגל ובחר את דגם הטרנזיסטור שיכול לעמוד בזרם זה.

מתח פולט קולט (VCE):קבע את המתח המקסימלי שטרנזיסטורים במעגל צריכים לעמוד בו ובחר טרנזיסטורים בעלי התנגדות מתח מספקת.

כּוֹחַ
פיזור כוח (Ptot):בחר טרנזיסטורים בעלי יכולות עיבוד הספק מתאימות בהתבסס על צריכת החשמל בתנאי הפעלה של המעגל כדי להבטיח שהם לא יתחממו יתר על המידה במהלך הפעולה.

מהירות החלפה
מהירות החלפה (fT או tr, tf):עבור מעגלי מיתוג ומעגלי עיבוד אותות במהירות גבוהה, יש צורך לבחור טרנזיסטורים בעלי מהירות מיתוג מהירה מספיק כדי להבטיח את מהירות התגובה של המעגל.

לְהַשִׂיג
רווח זרם DC (hFE או ):במעגלי הגברה, יש צורך לבחור טרנזיסטורים עם רווח זרם מתאים כדי לעמוד בדרישות המעגל להגברת האות.

טופס אריזה

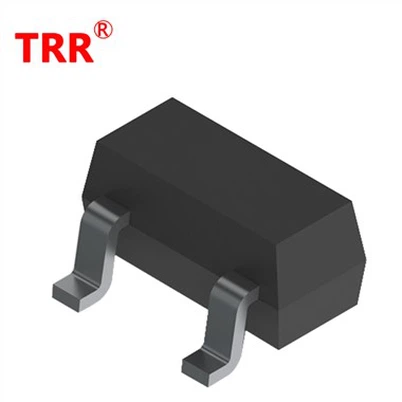

טופס חבילה:בחר את טופס החבילה המתאים בהתבסס על תכנון המעגלים ופיזור החום, כגון TO-92, TO-220, SOT-23 וכו'.

עיין במדריך הנתונים ובמדריך הבחירה
לכל דגם טרנזיסטור יש את המפרט הטכני המפורט שלו ואת הנחיות היישום, שבדרך כלל ניתן למצוא במדריך נתוני המוצר של היצרן. על ידי עיון במדריך הנתונים, ניתן לקבל פרמטרים מפורטים, עקומות אופייניות ואמצעי זהירות ליישום של הטרנזיסטור. בנוסף, יצרנים בדרך כלל מספקים מדריכי בחירה כדי לעזור למעצבים לבחור את דגם הטרנזיסטור המתאים בהתבסס על דרישות היישום.

בחר את הדגם המתאים
פרמטרי הקרנה:בהתבסס על דרישות היישום, בחר דגמי טרנזיסטורים העומדים בפרמטרים מרכזיים כגון זרם, מתח, הספק ומהירות מיתוג.

השוואת ביצועים:השווה את הביצועים של דגמים שונים, כולל יציבות תרמית, תגובת תדר ומאפיינים חשמליים, ובחר את הדגם עם הביצועים הטובים ביותר.

שקול אמינות ותוחלת חיים:בחר דגמי טרנזיסטורים עם אמינות גבוהה ותוחלת חיים ארוכה, במיוחד בסביבות עבודה בטמפרטורה גבוהה, לחות גבוהה או מתח גבוה.

גורם עלות:בהנחה של עמידה בדרישות הביצועים, בחר בדגמי טרנזיסטורים בעלי עלות-תועלת גבוהה כדי לשלוט בעלויות.

מקרי בחירת טרנזיסטורים נפוצים
מגבר שמע
יש צורך לבחור טרנזיסטורים דו-קוטביים (BJT) עם רווח זרם גבוה ( ) ורעש נמוך, כגון 2N3904 או BC547.

מיתוג מצב ספק כוח
יש צורך לבחור MOSFETs עם מהירות מיתוג גבוהה והתנגדות נמוכה, כגון IRF540N או IRLZ44N.

מגבר בתדר גבוה
יש צורך לבחור טרנזיסטורים עם תדר חיתוך גבוה (fT) וקיבול כניסה נמוך, כגון 2N2222 או BF199.

נסיעה ברכב חשמלי
יש צורך לבחור ב-IGBT בעל יכולת עיבוד זרם גבוהה ומתח עמידה גבוה, כגון IRG4BC30S או FGA25N120.

מגמות עתידיות וטכנולוגיות חדשות
חומרים מוליכים למחצה ברווח פס רחב
לדוגמה, טרנזיסטורי גליום ניטריד (GaN) וסיליקון קרביד (SiC) הם בעלי מתח פירוק גבוה יותר והתנגדות נמוכה יותר, מה שהופך אותם למתאימים ליישומים בעלי הספק גבוה ותדר גבוה.

ננוטכנולוגיה
לננו-צינוריות פחמן (CNTs) וטרנזיסטורי גרפן יש ניידות אלקטרונים גבוהה יותר ומוליכות תרמית טובה יותר, וצפויים להיות מיושמים בדור הבא של מכשירים אלקטרוניים בעלי ביצועים גבוהים.

טרנזיסטור אינטליגנטי
טרנזיסטורים חכמים המשלבים הגנת טמפרטורה, הגנת זרם יתר ופונקציות אבחון עצמי יכולים לשפר את הבטיחות והאמינות של המעגלים.
